PN4000

Imbrication automatisé CAO/CFAO

CAO/CFAO Nesting System

PN4000 est un système de CFAO ( CAD-/CAM-System ) constitué de modules pour la programmation automatique des machines à commande numérique dans les domaines de la découpe (laser, autogène, plasma, jet d’eau) poinçonnage, laser combiné poinçonnage, de cisaillement et de fraisage.

Caractéristiques

  • Flux de données inter-modules
  • Concept et fonctions détaillées entièrement automatisables
  • Changements manuels au niveau de la composante et de l’emboîtement à tout moment
  • Optimiseur pour les distances de déplacement et les temps de traitement les plus courts
  • Macros libres et définissables
  • Emboîtement de toutes les géométries

Factsheet obtenir une démo

La solution logicielle WiCAM en 60 secondes !

Simulation de pliage intégrée

Du module fini au fichier DXF prêt à la production, les jeux de données doivent passer par plusieurs étapes de processus. Grâce à notre simulation de pliage intégrée, nous vous proposons ici une solution complète, indépendante du fabricant. Toutes les interfaces entre 3D et 2D sont ainsi supprimées. Notre solution logicielle génère dans une interface unique, à partir de vos pièces, l’imbrication, le développement ainsi que le programme de pliage fini – si nécessaire, de manière entièrement automatique, sous le contrôle de l’ERP.

Fonctions de base

en savoir plus Contact Démo

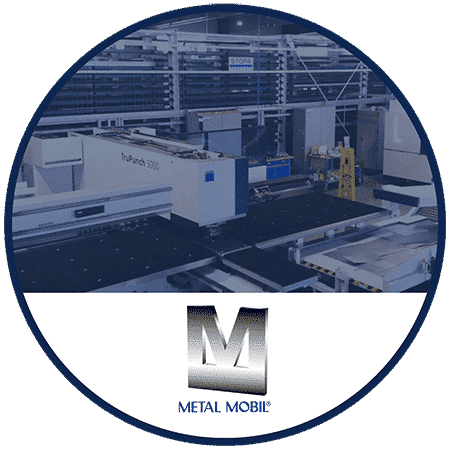

M. Louis Renié explique les origines

„IIl y a dix ans, nous produisions avec des machines de marques Amada et de leurs logiciels associés. Lorsque notre première machine Trumpf a été acheté, nous avions besoin d’un logiciel d’imbrication prenant en charge toutes nos machines de fabricants différents. En outre, il y avait déjà un besoin urgent de réaliser la fabrication en intégrant notre ERP avec la CAO, afin de pallier à une individualisation croissante, un nombre d’unités plus petites et des dates de livraison plus courtes. Le logiciel PN4000 de WiCAM a été installé avec l’interface CAO et ERP permettant une intégration rapide de chaque nouvelle machine.“

Reportage d'utilisateurs

technologies pilotées

Laser

Le module LASER automatise la programmation des machines à découpe LASER. L’application dispose de tables de technologie spéciale dont les paramètres sont dépendants de la matière ainsi que de l’épaisseur de la feuille de métal. Tous les attributs et les éléments de géométries complexes seront reconnues et traitées pour l’usinage de manière optimale.

Caractéristiques

  • Contour automatique d’amorce d’entrée/sortie avec contrôle de collision
  • Reconnaissance automatique des différents contours et types d’amorces
  • Séparation automatique des chutes
  • Localisation automatique des dispositifs d’évacuation comme les trappes ou les chargeurs/déchargeurs (lifts)
  • Localisation automatique de micro joints
  • Gravure / marquage automatique
  • Différentes stratégies d’approche
  • Macros de traitement définissables librement
  • Optimisation pour la réduction du temps de l’usinage
  • Support de la technologie de coupe “Fly-Cutting”
  • Evaporation automatique
  • Réduction automatique d’angles extrêmes
  • Fossettes
  • Vectorisation des graphiques bitmap
  • Les modifications manuelles sur une pièce unique et sur la feuille sont possibles à tout moment

Autogène / Plasma

Ce sont des fonctions spéciales pour la programmation de machines de découpe autogène et plasma. Par exemple, les biseaux peuvent être automatiquement interprétés à partir du dessin CAO et pris en compte dans l’usinage.

Fonctions

  • Contour automatique avec amorce d’entrée ou de sortie et avec contrôle de collision
  • Reconnaissance automatique des paramètres de coupe différents
  • placement automatique des biseaux (sur- / sous biseau avec / sans onglet, X–biseau et en biseau–K)
  • machines de découpe support de têtes multiples
  • Support de la transformation dynamique en 5 axes pour biseaux avec changements d’angle
  • placement automatique des microjoints
  • gravure / marquage automatique
  • Différentes stratégies d’approche
  • fonction de traitement macros librement définissables
  • Réduction automatique dans les angles
  • Fossettes

Jet d‘eau

PN4000 possède des caractéristiques spéciales pour la programmation des machines de jet d’eau. En plus du support des têtes multiples, il est possible de lire des informations de biseau provenant de la CAO et de les traiter automatiquement.

Caractéristiques

  • contour automatique d’amorce d’entrée/sortie avec contrôle de collision
  • Reconnaissance automatique des différents types de contour et perçage
  • placement automatique des biseaux (Sur- / Sous biseau avec / sans base, biseau en X et K–conique)
  • Support des têtes-multiples
  • Soutenir la transformation 5 axes pour biseaux avec changements d’angle dynamiques
  • placement automatique des micro joints
  • gravure / marquage automatique
  • Différentes stratégies d’approche
  • macros gratuites de traitement définissables
  • Réduction automatique en fonction de la variation des angles
  • Réduction automatique en fonction du rayon
  • Vectorisation de graphiques bitmap
  • Les modifications manuelles en une seule pièce et sur la feuille sont possibles à tout moment
  • L’imbrication automatique de tous les détails de la géométrie

Poinçonnage

Le module de poinçonnage PUNCHING automatise la programmation des machines CNC-de poinçonnage. Il offre les fonctions avec lesquelles les programmes complexes peuvent être créés beaucoup plus rapidement et plus facilement. Un processus de programmation spécifique se charge, en particulier, de la reconnaissance géométrique des outils spéciaux, des contours, des coupes de refendage combinées et des cycles nécessaires pour la gestion des manutentions d’entrée et de sortie de l’entreposage.

Caractéristiques

  • Traitement de contour automatique pour toutes les géométries de pièces
  • Destruction des surfaces pour des contours intérieur et l’extérieur
  • Recherche automatique des outils alternatifs
  • Coupes communes combinées avec élimination automatique des pièces uniques à travers la trappe ou palonnier à ventouses de la machine
  • Reconnaissance automatique des outils Multihub et spéciaux
  • Repositionnement automatique, rotation et pivotement pour les feuilles métalliques surdimensionnés
  • Optimisation automatique de la trajectoire de l’outil
  • Optimisation automatique de la séquence des outils
  • Réduction des changements d’outils
  • Placement automatique des marquages et étiquettes
  • Placement automatique de micro jonctions et attaches
  • Les modifications manuelles dans la pièce unique et sur la feuille de métal sont possibles à tout moment

Poinconnage-laser combiné

Le module de découpe LASER Combi génère automatiquement les programmes de machines combinées punch-laser. Dans le processus, les avantages de laser et poinçonnage seront identifiés et traités. Il offre des fonctionnalités avec laquelle les programmes complexes peuvent être créés beaucoup plus rapide et plus facile. Tous les processus de programmation spécifiques sont également pris en charge, en particulier dans la voie de la reconnaissance spéciale de l’outil, l’évitement des collisions, des coupes communes et les cycles de chargement et de déchargement nécessaires.

Caractéristiques

  • Choix automatique de la technologie optimale
  • Contour automatique d’amorce d’entrée et de sortie avec contrôle de collision
  • Reconnaissance automatique des différents types de contour et des types d’amorce
  • Traitement automatique des contours pour toutes les géométries de pièces
  • Destruction de surfaces pour toutes les contours intérieur et l’extérieur
  • Recherche automatique des outils alternatifs
  • Coupes communes avec élimination automatique des pièces uniques à travers la trappe ou l’ascenseur de la machine
  • Reconnaissance automatique des outils multi-hub et outils spéciaux
  • Repositionnement automatique, rotation et pivotement pour les feuilles métalliques surdimensionnés
  • Optimisation automatique des trajectoires d’outils
  • Optimisation automatique de la séquence des outils
  • Minimisation des changements d’outils
  • Placement automatique de la gravure et les étiquettes
  • Placement automatique de bandes
  • Les modifications manuelles dans la pièce unique et sur la feuille de métal restent possibles à tout moment

Cisaillage

Le module de cisaillage (Shear) créé automatiquement le processus et l’optimisation pour toutes les combinaisons de poinçonneuses-cisailles.

Fonctions

  • Support automatiques de combinations de poinçonneuses-cisailles
  • Support automatiques de l’imbrication automatique pour les cisaille en angle rectangulaire
  • Stratégie de séparation automatique
  • Repositionnement automatique avec pieds de biche ou ciseau
  • Suppression automatique des déchets ou de bandes repositionnement
  • Contrôle automatique de pinces simples
  • Prise en compte des zones de cisaillement minimales
  • Calcul automatique des adresses de partie de triage
  • Détermination automatique de la séquence de poinçonnage / cisaillage

Fraisage

Fraisage Le module de fraisage (Milling) créé automatiquement les gammes de programmes de fraisage 2 ½D. Differente fonctions seront automatiquement supportées pour le fraisage, le perçage et le sciage.

Fonctions

  • Fraisage automatique des contours intérieurs
  • Processus automatique de génération des contours extérieurs
  • Identification des processus et cycles de traitement comme les filetages, trou de goujon, les étapes de perçage
  • Sélection automatique de l’outil et de la sélection du plus court chemin
  • Support des fonctionnalités supplémentaires telles que la gravure, le sciage, etc.

Pliage

PNBend est la simulation de pliage intégrée dans le PN4000 pour la programmation externe de presses plieuses de différents fabricants. Les fonctions automatiques créent rapidement et facilement les programmes de pliage pour vos machines à partir de données 3D.

Fonctions

  • Simulation
  • Possibilité d’automatisation complète
  • Déroulement de pièces détachées et de sous-ensembles
  • Lecture d’outils de pliage
  • Programmation de différentes technologies de pliage
  • Reconnaissance des géométries
  • Reconnaissance des attributs

Description machines prises en charge

Modules - Extensions

Module im Detail

La création de solutions automatisées basés sur la CAO et les offres de fabrication figurent depuis toujours aux compétences clés de WiCAM.

Cela inclus la communication avec les diverses solutions des systèmes de stockage, de logistique de transport, systèmes d’application et de logiciels de chiffrages.

Ce sont en particulier les connectivités ERP qui permettent à nos clients, d’accéder à des solutions automatisées de nouvelle génération, de la matière première, à travers la production, la livraison, jusqu’aux calculs des coûts et des analyses.

Automatisez votre production

Chaque production moderne a ses propres philosophies, méthodes de production et étapes de production. Dès la première ligne de programme, nous accordons une attention particulière à ces besoins individuels et assurons l’intégration dans le processus de programmation automatique. Avec nos clients, nous avons prouvé au cours des dernières décennies avec des milliers de solutions : l’impossible n’existe pas.

En reliant les systèmes PPS / ERP, les données CAO et toutes les sources de données, nos solutions permettent d’atteindre le plus haut niveau d’automatisation possible. Que vous souhaitiez contrôler des systèmes individuels de chargement, de déchargement, de stockage ou de transport, ou intégrer des techniques liées au processus telles que le formage de bobines, le pliage, le gaufrage, le fraisage, le chanfreinage, la gravure, l’étiquetage, le tri, la palettisation, etc. – ou combiner des machines et des options de différents fabricants – Nous nous réjouissons de travailler en partenariat avec vous pour développer des solutions d’une efficacité unique.

Dépliage Pièces 3D et assemblages complets
l'imbrication automatique accroître l'efficacité
Automatisation complète Gestion des process dans un système

Gruau programmé avec WiCAM

Louis Renié: La plupart des imbrications sont créées automatiquement selon les spécifications de notre ERP avec l´utilisation des coupes communes. Le contrôle de révision intégré surveille les données de production et assure une transparence maximale en cas d´interrogations, nous avons l’historique complète des pièces en un clic de souris.
